主要功能

变压器油色谱在线监测系统由载气单元、柱箱单元、脱气单元、变压器在线监测主 IED 及后台分析软件组成。系统基于气相色谱技术实现对变压器油中溶解的多组分气体进行在线监测，分析并判断设备运行状态，及时发现故障隐患，为状态检修提供可靠保障。

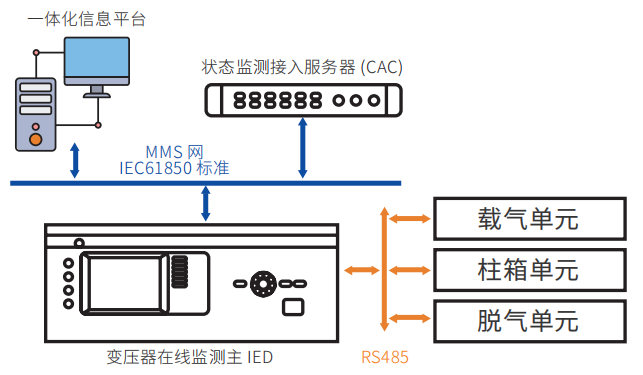

   系统原理

   技术特点

• 真空无限量脱气技术，可测量变压器油中任何微量气体含量。

• 油泵循环取油方式，不排油、不污染油、脱气速度快。

• 能检测出变压器油中 H2、CO、CO2、CH4、C2H2、C2H4、C2H6 等七种以上的气体 及微水含量，并能上传谱图，谱图等原始数据对用户完全开放。

• 系统具备装置自检功能，当发生装置故障时进行亮灯提示，并在后台机显示。钢瓶 压力不足时装置能通过远传及时报警，提示相关人员进行处理。

•  分析软件人机界面友好，全中文界面，操作简单，系统功能丰富。

• 系统具备二级气体阀值报警及增长率报警功能，报警浓度和增长率可任意设定。

• 配有判断潜伏性故障的专家系统，最新的油色谱故障诊断技术采用了 IEC60599 标 准以及改良的三比值法、大卫三角形、立方图示法等多种方法，用户可任意选择。

• 具有历史数据趋势图查询、报表格式显示和打印功能，方便纵向比较监测数据，从 而分析变压器运行情况和故障发展趋势。
