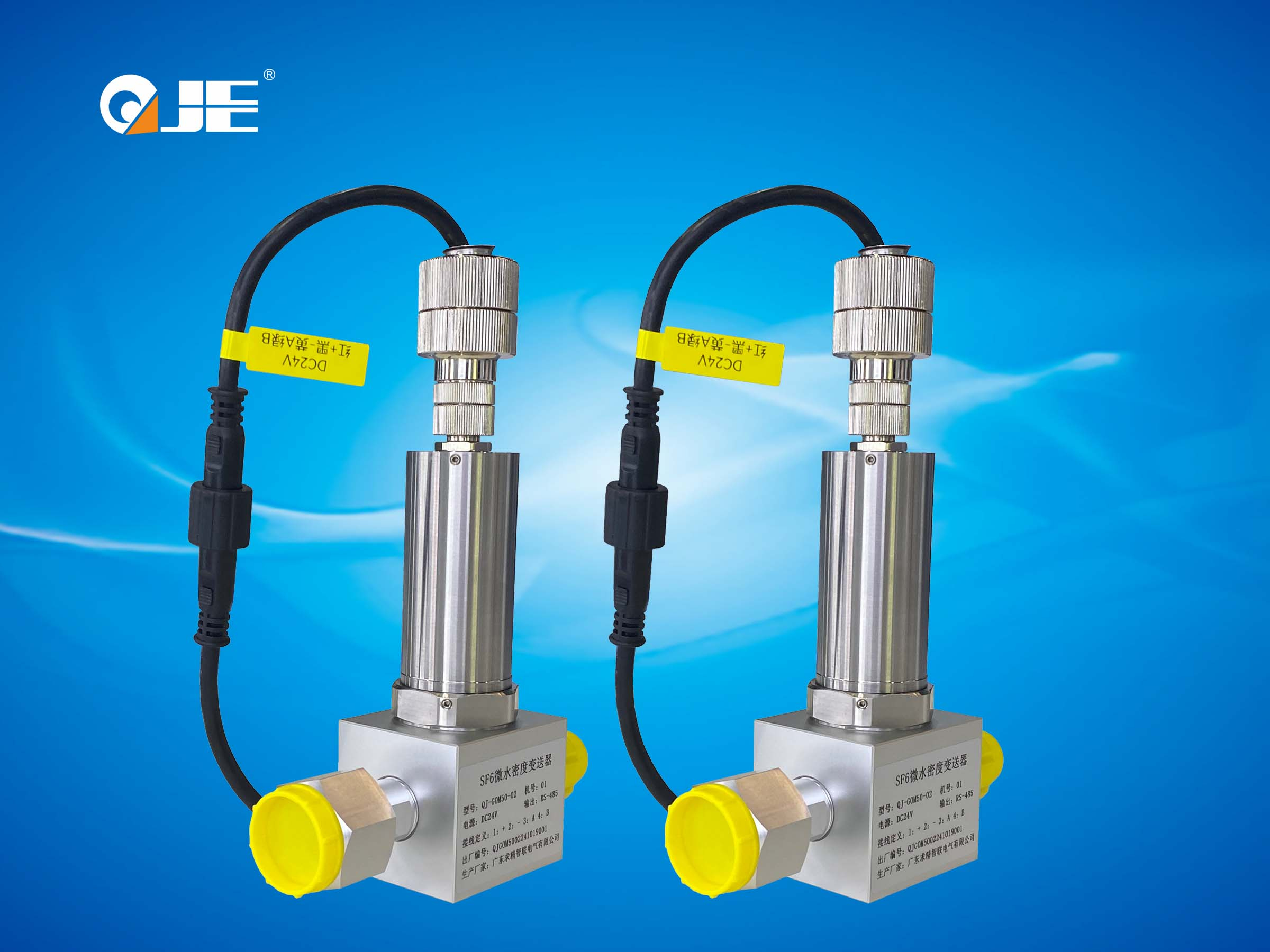

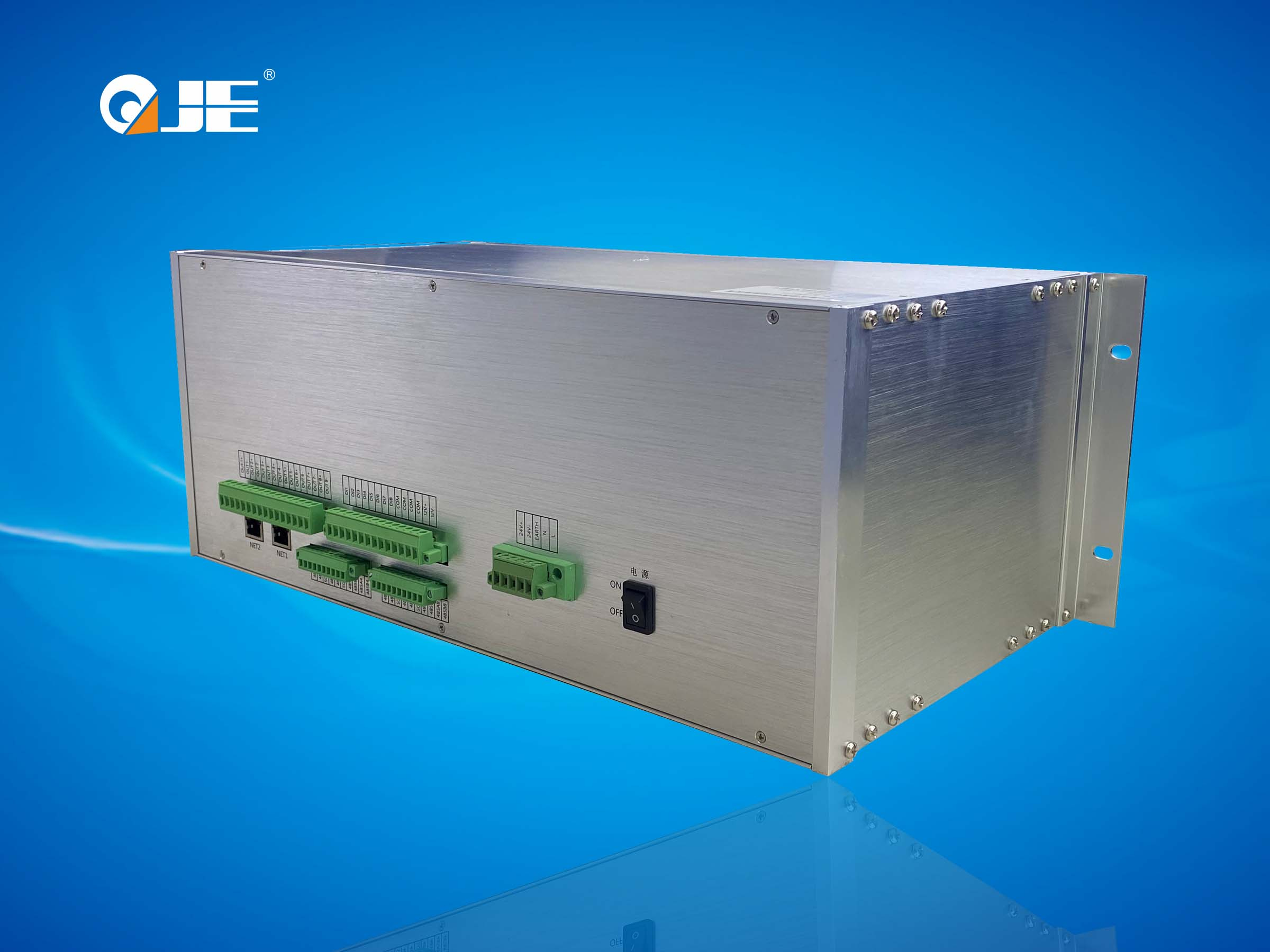

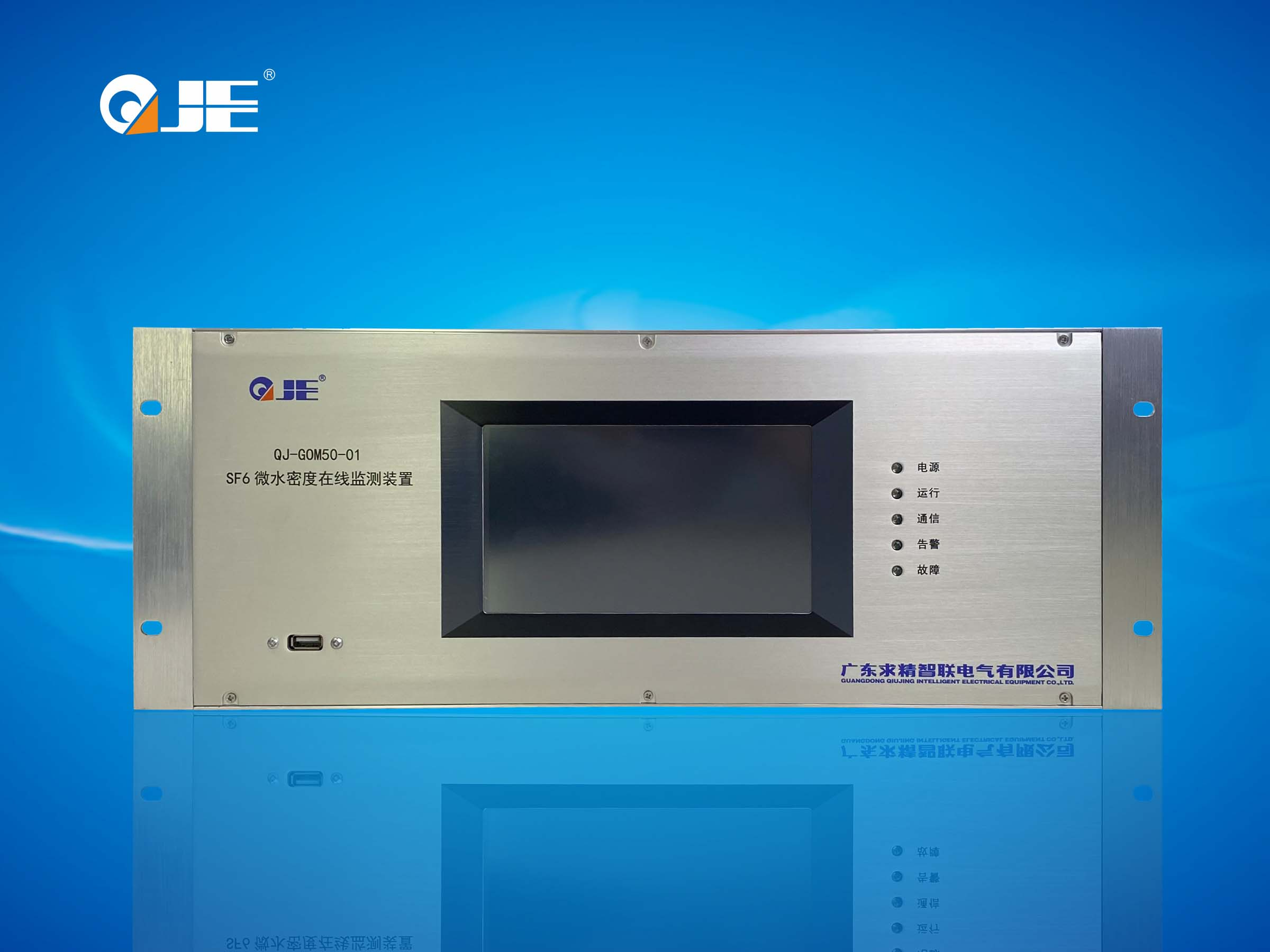

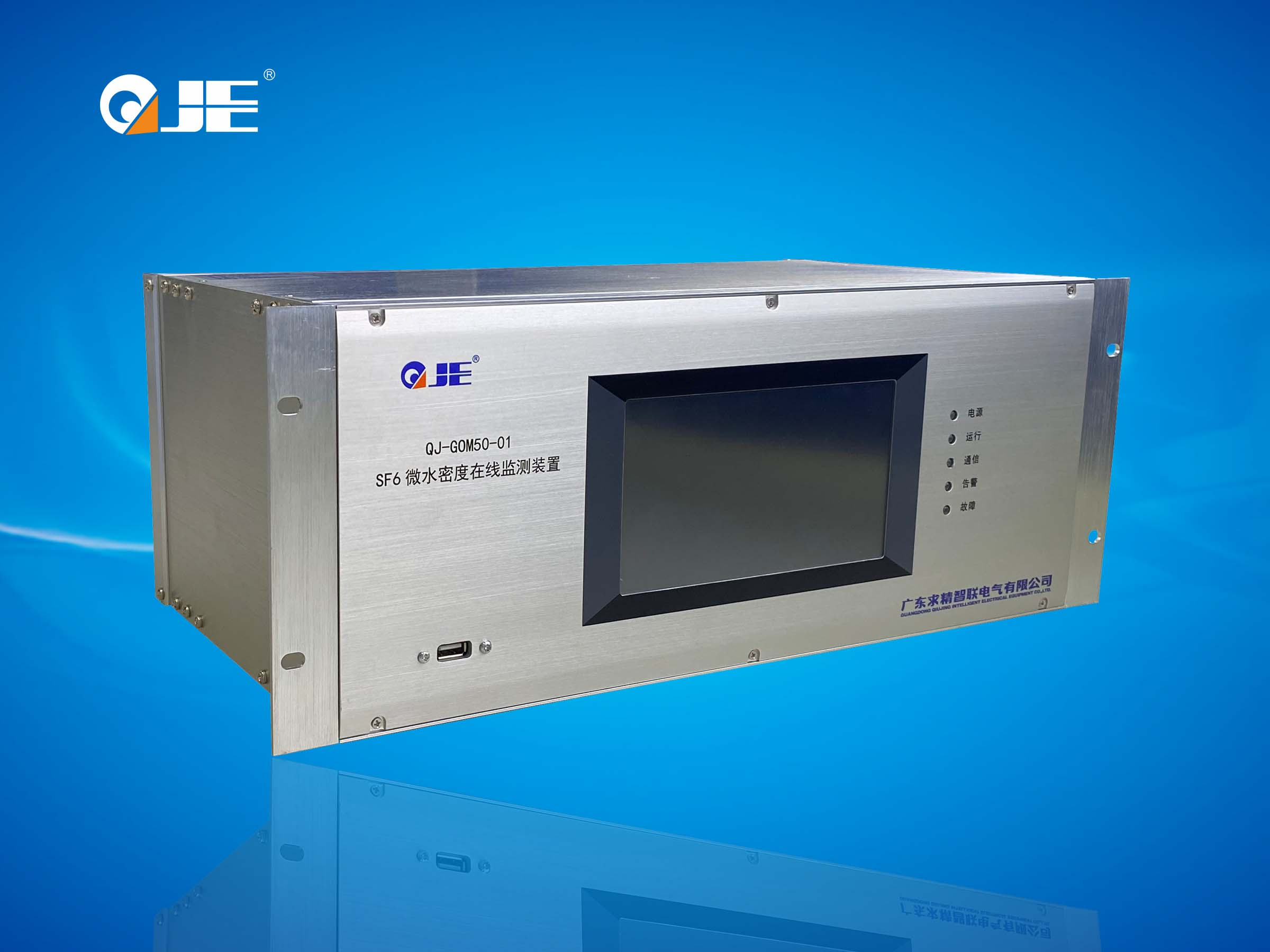

系统简介

        随着我国电力行业的快速发展，SF6技术的广泛应用以及智能电 网建设的迫切性，急需解决 SF6电气设备的在线综合监控技术 SF6 气体由于其固有的特性，目前是较为理想的绝缘及灭弧介质。 但其微水含量、气体密度等等都会对设备的运行、人员的安全、电网 的可靠带来直接的影响。因此对 SF6电气设备的微水含量、气体密度 的监测一直是相关行业对设备监测的一个重要的组成部分。有关部门 相继制定了相关标准对 SF6气体质量、特别是微水含量进行严格控制。 电力部推荐标准《电力设备预防性试验规程（DL/T596-1996）》、国 家标准《六氟化硫电气设备中气体管理和检验导则（GB/T8905-1996）》 以及 IEEE 标准— 《IEEEGuideforMoistureMeasurementandControlinSF6Gas-Insulat edEquipment（IEEEStd1125-1993）》对水分的控制均采取水分对 SF6 气体体积比（ppm）的形式。

        SF6 气体微水密度在线监测系统改变了传统的费时费力、并且污 染环境的离线测量方式，实时准确的测量 SF6 气体多项指标，为电网 的智能建设打下了坚实的基础。

  系统特点

        SF6气体微水密度在线监测系统是本公司根据国家智能电网发展要求而设立的重点项目，该系列产品采用最新遥测遥感技术 和后台计算机技术于一体，外观小巧,可实现高精度测量、计算机后 台处理、海量的历史数据存储等功能，适用于各种电压等级的 SF6断 路器、GIS、AIS 等设备 SF6气体的微水、密度和温度的在线测量，实 现无排放、环保、安全、实时、远程等先进的动态监控，以满足电力 配网自动化和设备状态检修的需要,为电网的智能化建设预留接口。 该系列产品技术领先，填补了国内空白，获得多项专利

  系统功能

    ◆无排放，环保，经济，安全，可靠

◆在线监测 SF6断路器或组合电器中微水、密度、温度等参数

◆实现微水的压力与温度补偿、密度的温度补偿，使微水与密度 数据真实可靠

◆采用具有多种专利技术和自校准功能的传感器

◆采集单元能在不影响主设备状态下投运、退出，不影响主设备 的正常运行

◆采集单元内部运用内循环技术，大幅提高采样精度

◆现场大屏幕 LCD 显示，绘制趋势图，实时上传

◆内置密度继电器无源输出，可设闭锁/报警/超压的动点值

◆全封闭设计，防水防尘，抗高频干扰，适用于室内外

◆多种阀门接头，安装拆卸方便，节省维护费用

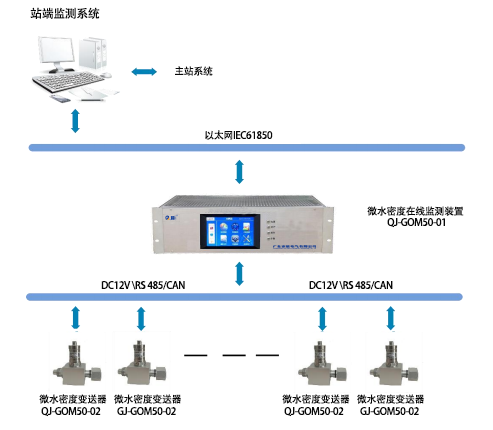

  系统架构

  技术指标

湿度指标：

        测量范围：20～1000ppm

        测量精度：±3％F.S.

        报警门限：50~500ppm(可调)

密度指标：

        测量范围：0.01～1.00MPa

        测量精度：±0.5％F.S.

        报警门限：0.45MPa(可调)

        闭锁门限：0.40MPa(可调)

温度指标：

        测温范围：-50℃～＋99℃

        温度测量精度：±1℃

其它指标：

        报警触点容量：AC220V/7A，常开、常闭

        通讯接口：隔离型 RS-485

        电源电压：24VDC 或 85V～265VAC

        工作环境：温度:-30℃～＋65℃湿度:≤95％RH

        绝缘性能：外壳与电源间：>10MΩ

        抗电强度：外壳与电源间：>2000V

        电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-19993 级

        雷击（浪涌）：GB/T17626.5-19993 级
