系统概述

         随着电力系统的不断发展，SF6电气设备的应用越来越广泛，特别是GIS组合电器由于其大大缩小了电气设备的占地面积与空间体积，安装方便、运行安全可靠、维修方便等优点而广泛应用。纯净的SF6气体无色无味无毒，且不燃，比重是空气的5倍。当装有SF6设备的配电装置室如GIS发生泄漏后，SF6气体在低层空间积聚到一定浓度后，如果工作人员进入室内，会发生大脑缺氧，甚至快速窒息等严重人身安全事故。另外，在电弧以及局部放电、高温等因素影响下，SF6气体会产生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水产生腐蚀性电解质，这些不仅对人身安全构成严重威胁，而且危害电气设备的正常运行。         《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度检测报警仪等监测装置。

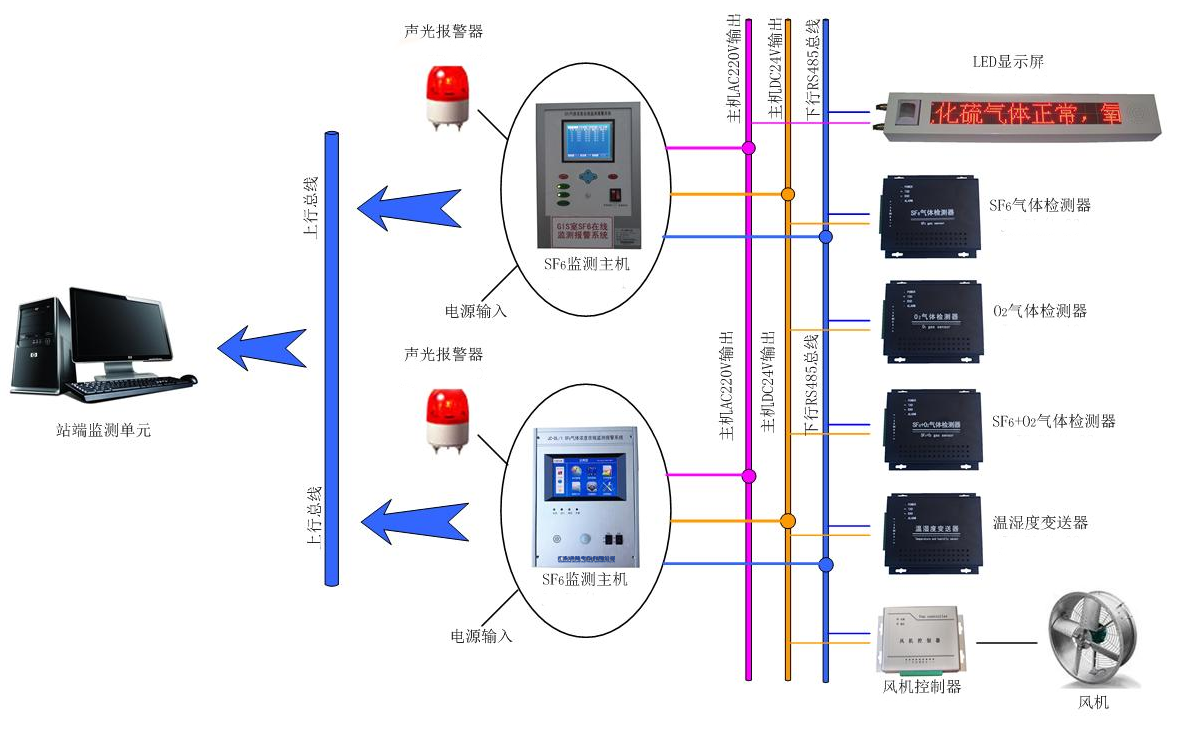

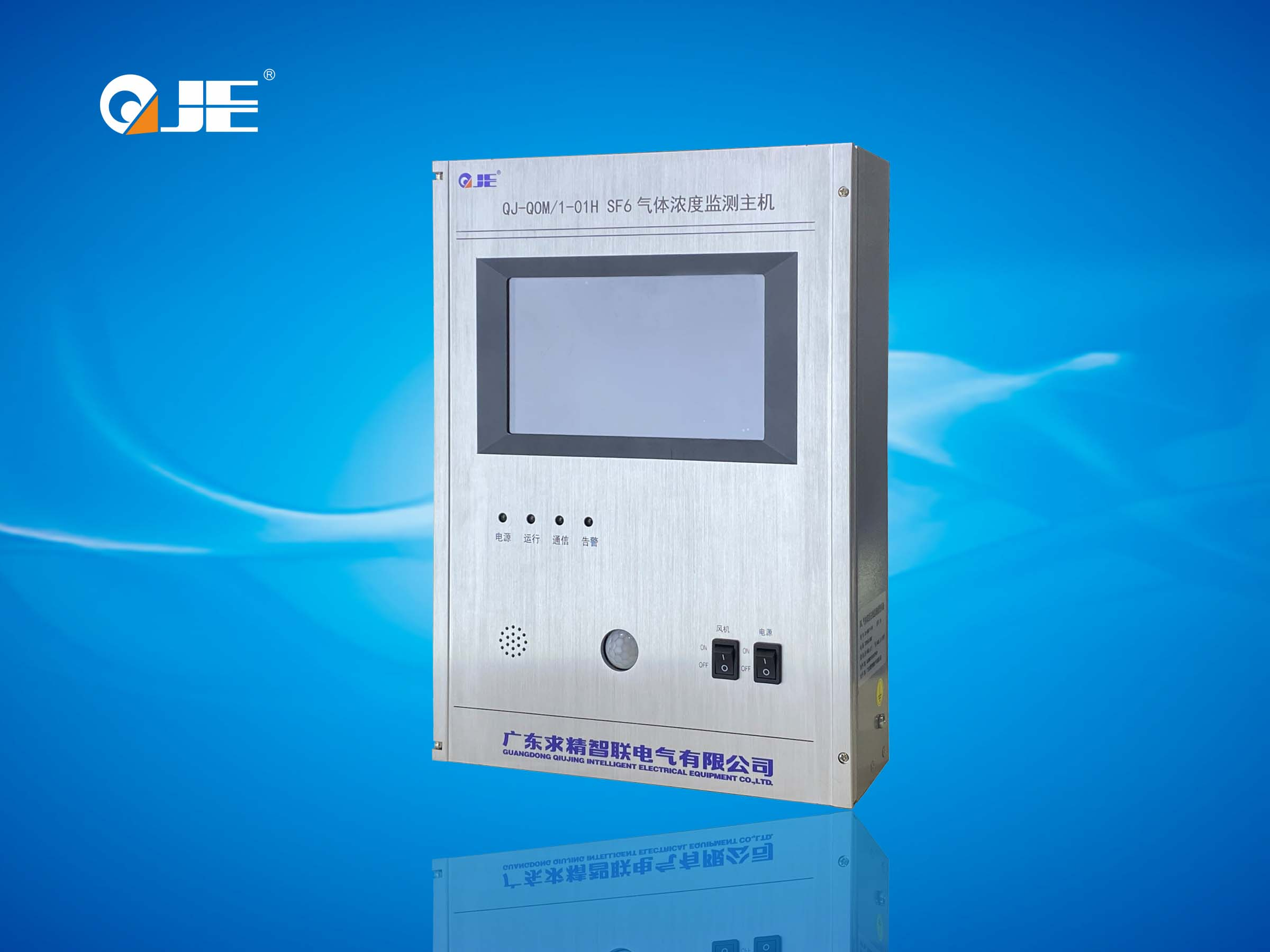

  系统架构

  系统功能

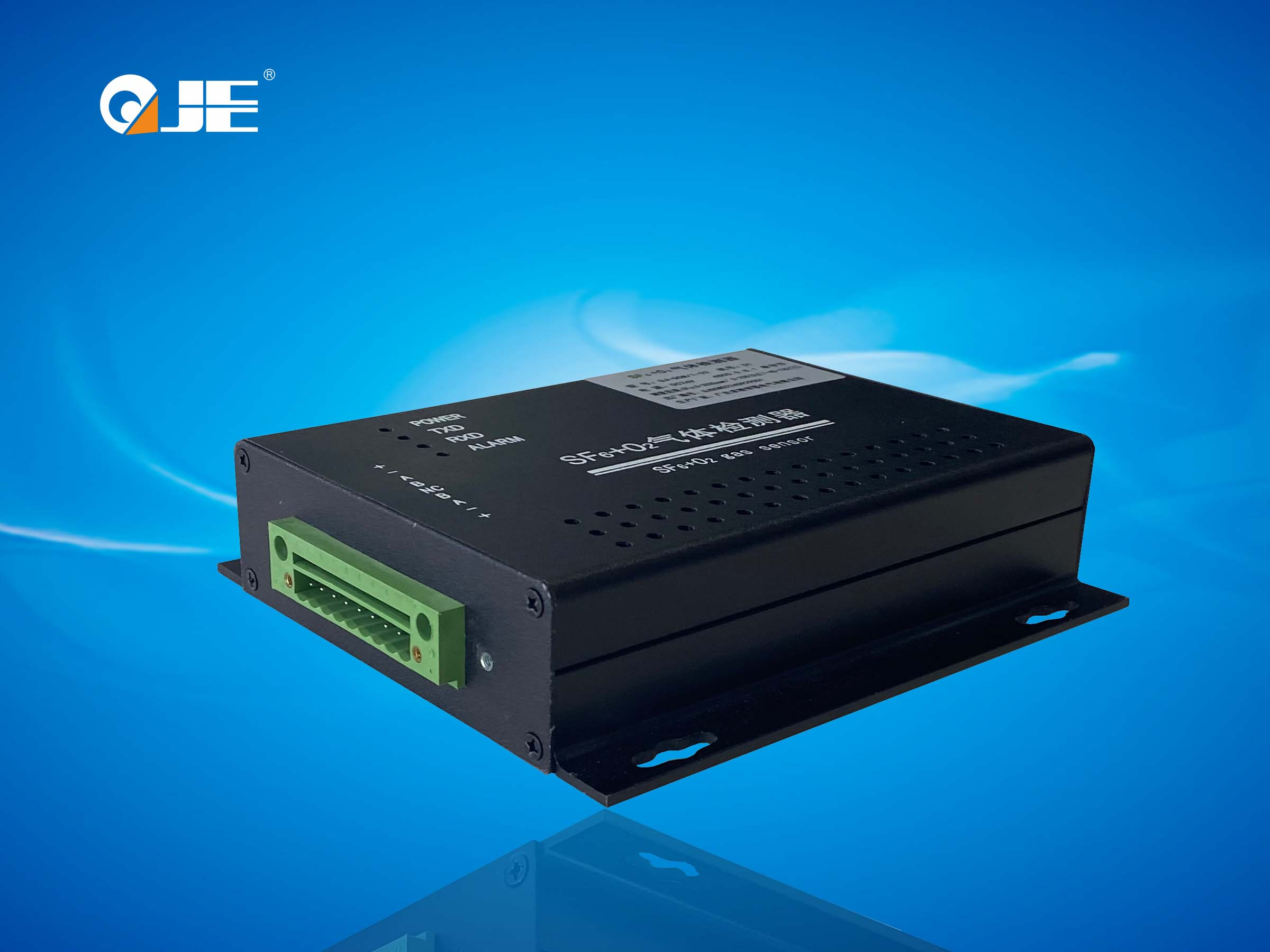

◆环境中 SF6气体和 O2浓度定量检测功能；

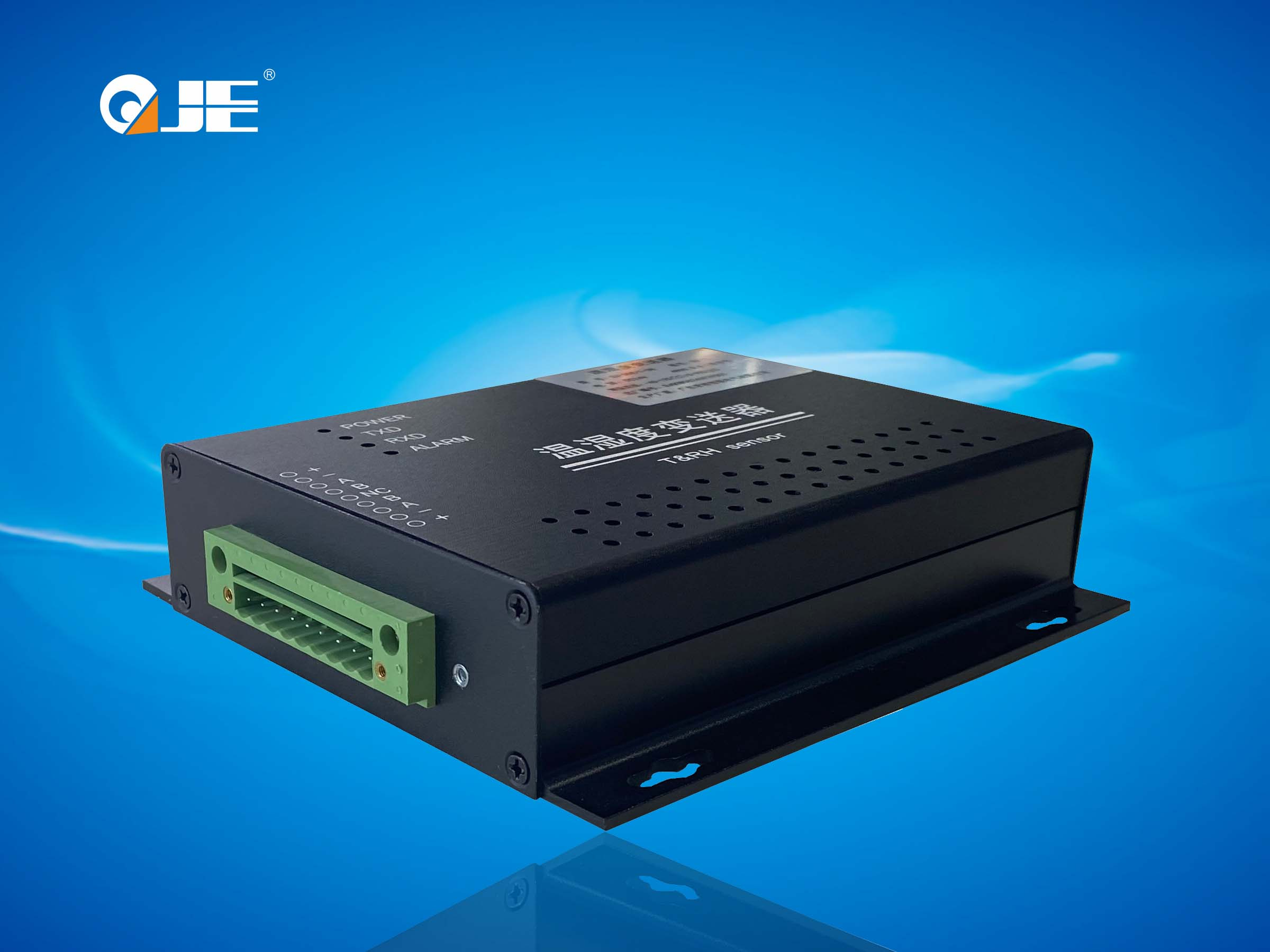

◆环境中温、湿度定量检测功能；

◆检测间隔用户可调、可疑检测点自动加强跟踪功能；

◆判断现场数据是否超出设定限值，超出则进行报警、启动风机 等控制输出动作功能；

◆液晶显示实时检测数据和历史数据记录，历史数据记录包括报 警时间、报警时各环境参数、最近若干次测量参数、最近一次风 机启动时间等参数的记录与查询功能。

◆通过键盘进行时间设置、风机工作参数设置、分机设置、检测 模式设置、报警限值设置，有人工强制启动风机功能。

◆具有数据上传到 PC 机的功能；

◆具有与消防联动的功能；

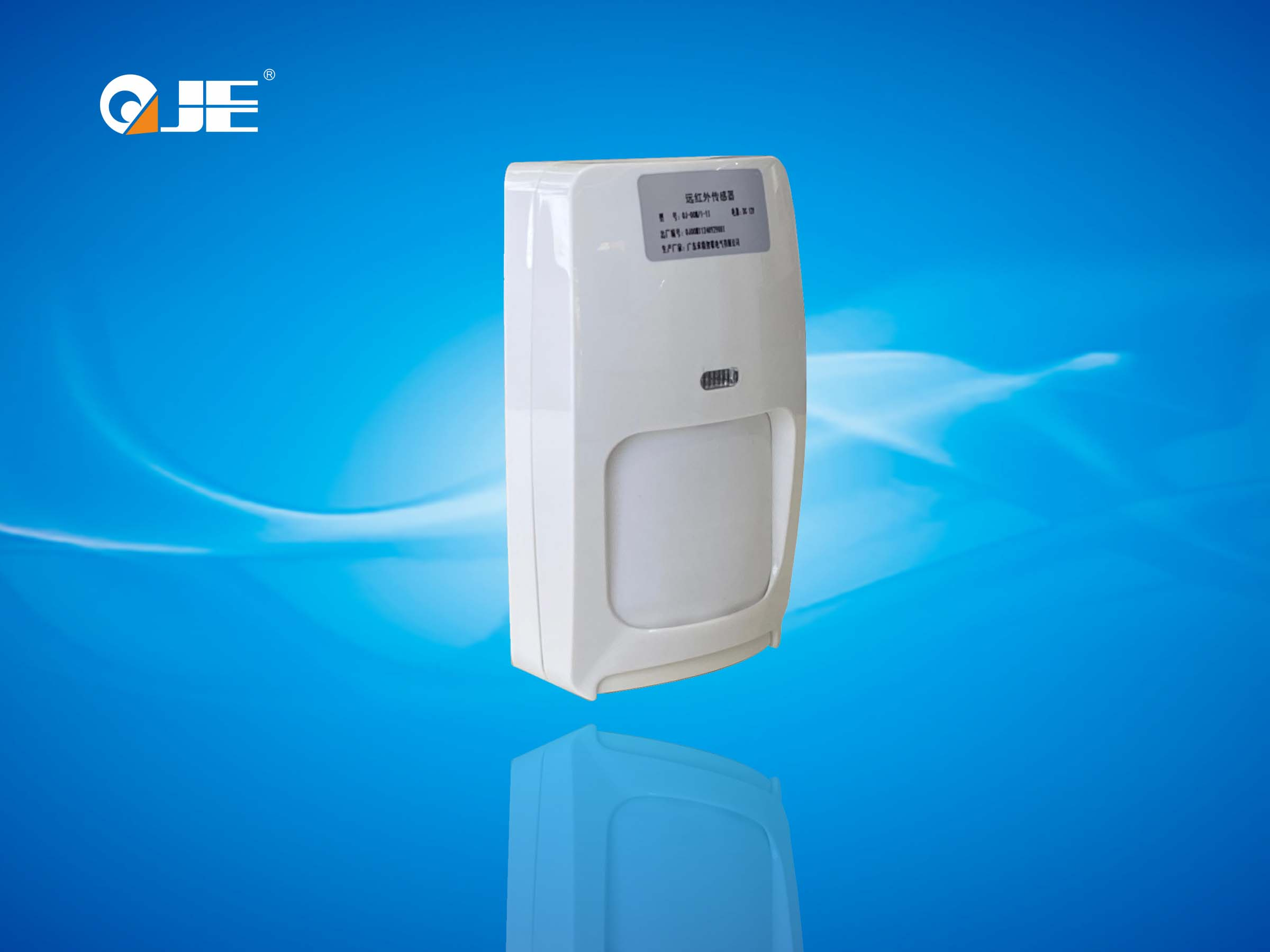

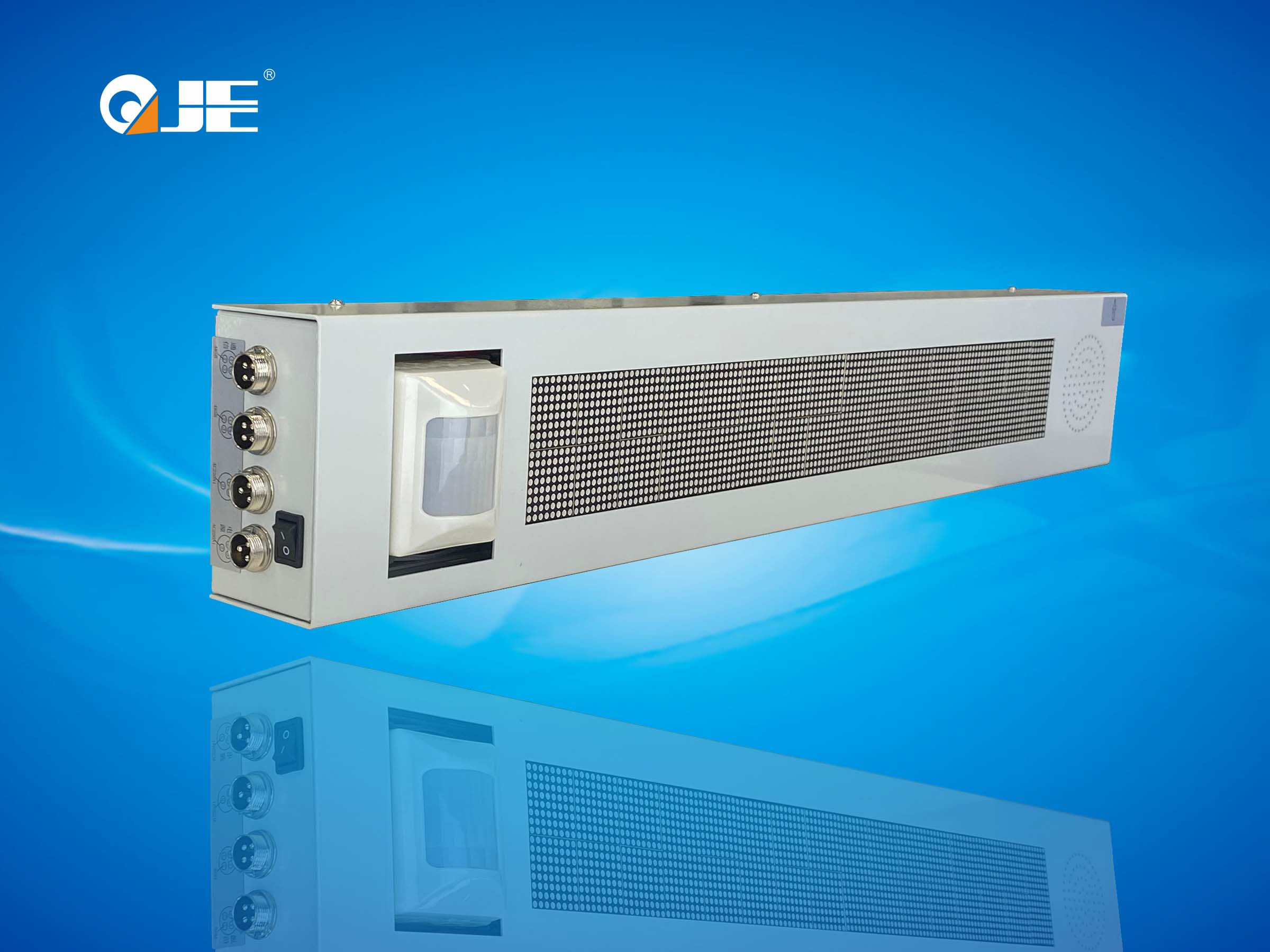

◆具有人体感应启动语音功能；

◆具有人体感应启动风机功能；

◆自动零点校准功能、克服漂移和误报、以及系统自诊断功能；

  技术指标

1、SF6气体浓度测量范围：0～3000ppm 精度：±5%

2、SF6气体浓度报警点：1000μV/V（50—3000μV/V 范围内可设 制）

3、氧气浓度检测范围：0～25%

4、缺氧报警点：18%（0～22%范围内可设制）

5、氧气测量精度：<0.4%,O2在 20.9%时

6、温度显示范围：-40～＋125℃精度：0.5℃

7、湿度显示范围：0～99%RH 精度：±2%

8、工作电源：AC/DC220V±20%

9、功耗：SF6气体监测主机<15W、检测器＜3W、风机控制器＜3W、 显示屏＜25W

10、报警输出接点电流：AC220V/2A

11、风机控制器：脉冲型（接点电流 2A）

12、风机通风时间设定：15min/次或 30min/次（每日定时自动 启动一次）

13、通讯方式：RS-485 总线方式

14、通讯规约：ModbusRTU
