66kV及以上电压等级的XLPE高压输电电缆采用的是单芯结构，线芯中有交流电流流过且电流较大，在其 周围会产生很大的交变磁场。在交变磁场的作用下，金属护套上就会产生很大的感应电动势。感应电动势的大 小与电缆的长度成正比的关系，感应电压过大就会击穿高压电缆的外绝缘。当输电电缆较长时就需对电缆的金 属护套进行交叉互联，以此来降低护套中的感应电压和感应电流。

        电缆正常运行时，金属护层感应电压和接地电流都处在正常范围内。而当电缆绝缘出现故障时，电缆的接 地电流会显著增大，金属护层电压会发生相应变化。当外护套发生低阻故障时，金属护层电压会减小，但接地 电流仍然很大。因此，我们依据《电力工程电缆设计标准》，通过高压电缆环流及交叉互联在线监测系统实时 对接地电流以及金属护层电压的情况进行不间断的数据采集与绝缘监测，使我们及时掌握电缆的运行情况，对 电缆的运行状况进行预判，防止电缆故障和事故的发生。

  技术参数

·电流采样:范围：0~500A, 精度：1级

·电压采样:范围：0~400V, 精度：0.2级

·2个报警指示（故障报警、运行状态）

·监测设备可连续存贮1个月历史数据

·485总线隔离通信接口（以太网接口、光纤接口可选配）

·电源：AC 220V±10% / 0.1A 或 DC 24V 1A

·运行环境温度：-40℃~+55℃

·运行环境湿度：0~95% RH

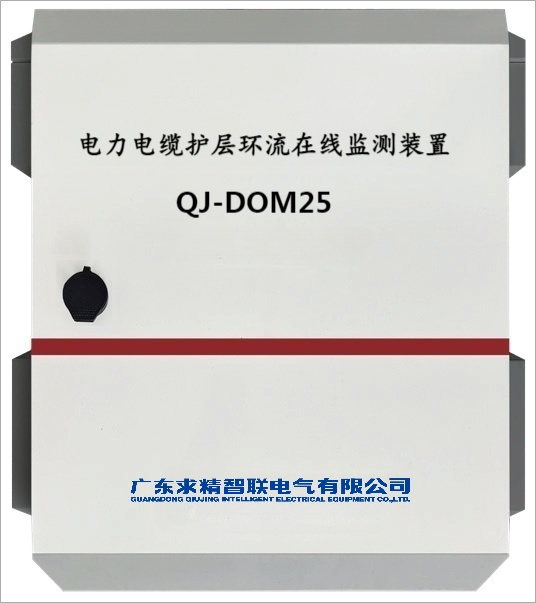

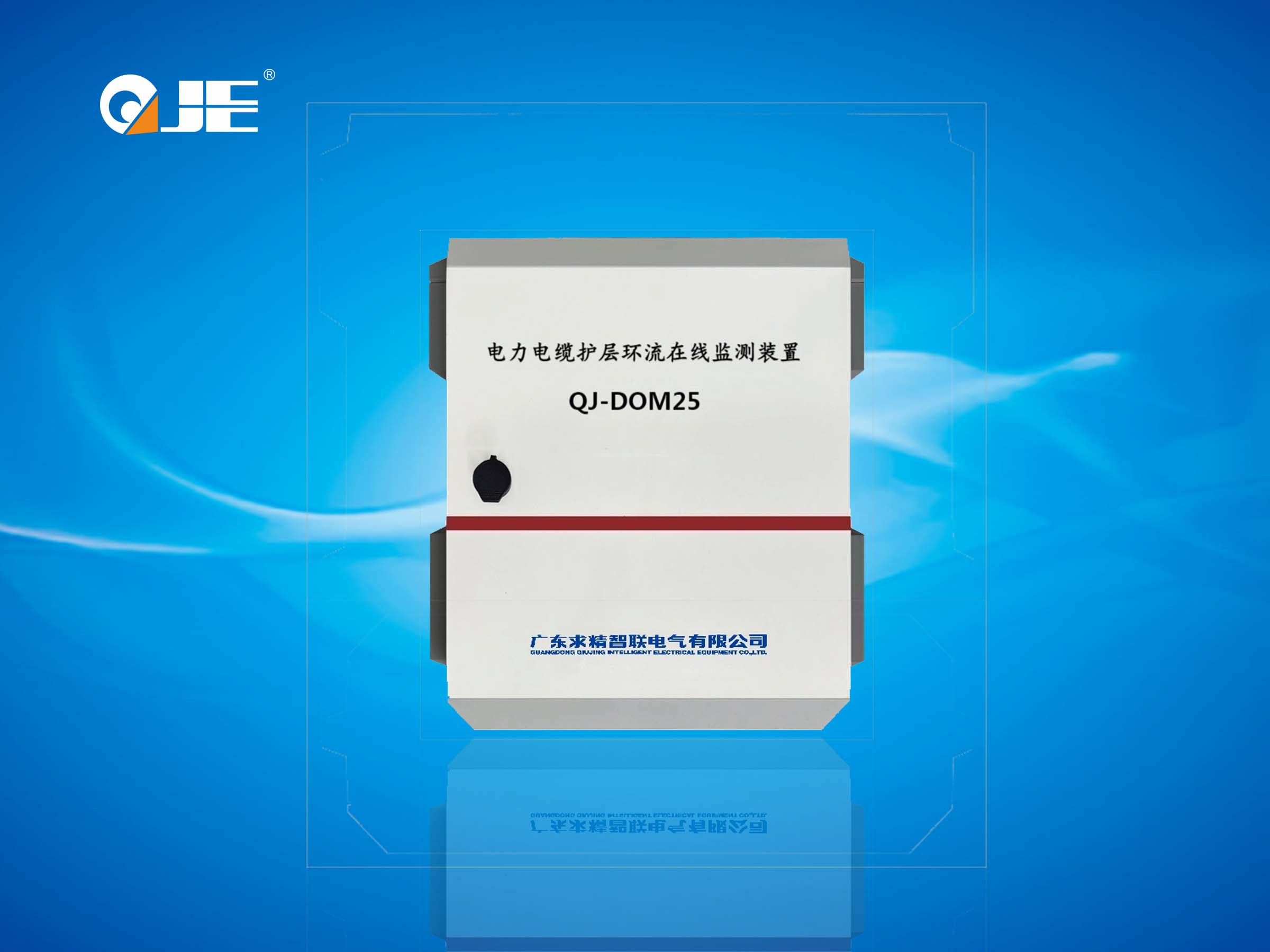

交叉互联监测装置QJ-DOM25

·防护等级：IP56

·材 质：304不锈钢

·监测设备尺寸：300 × 400 × 250 mm

·监测设备重量：9.5 kg

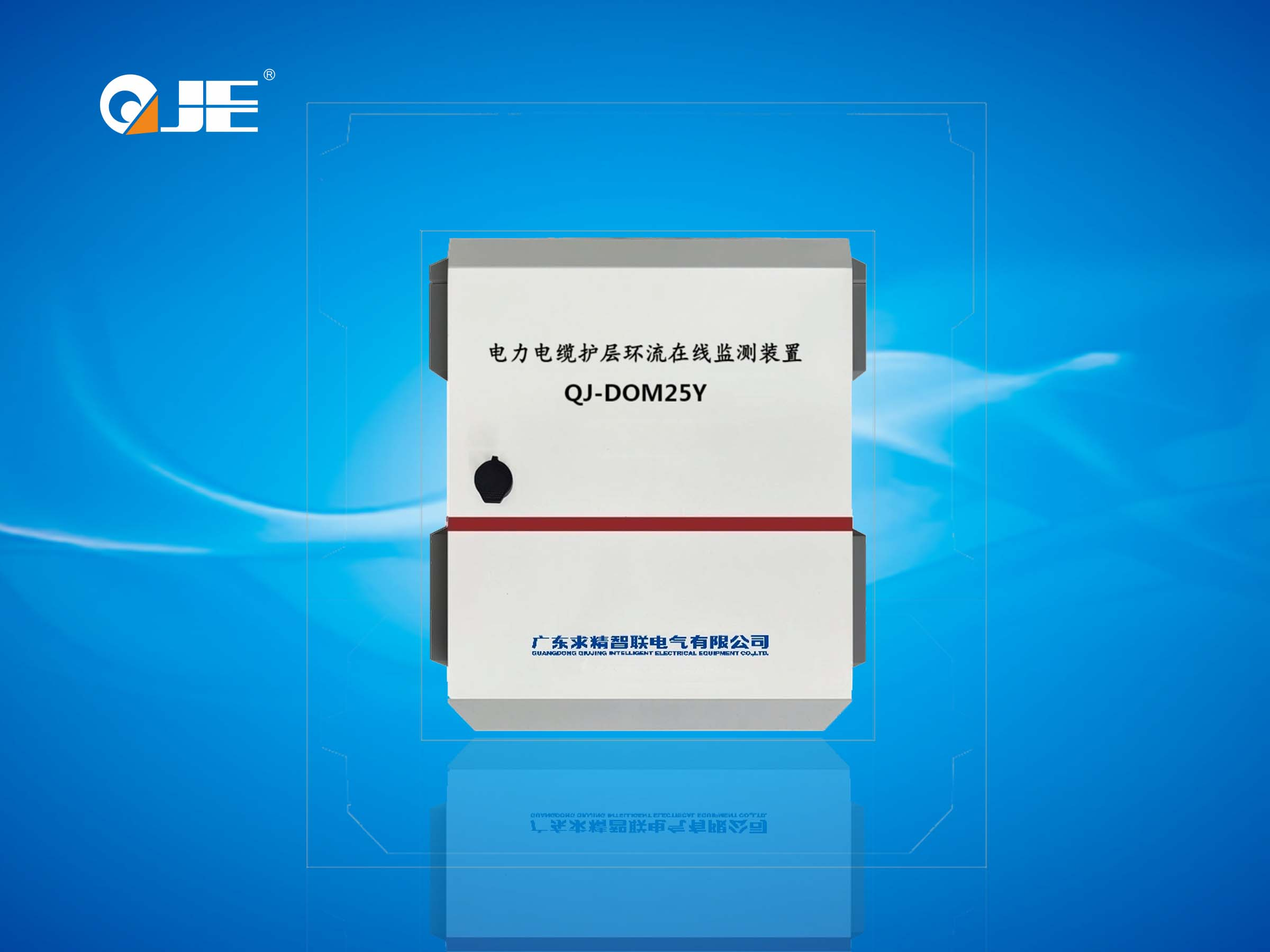

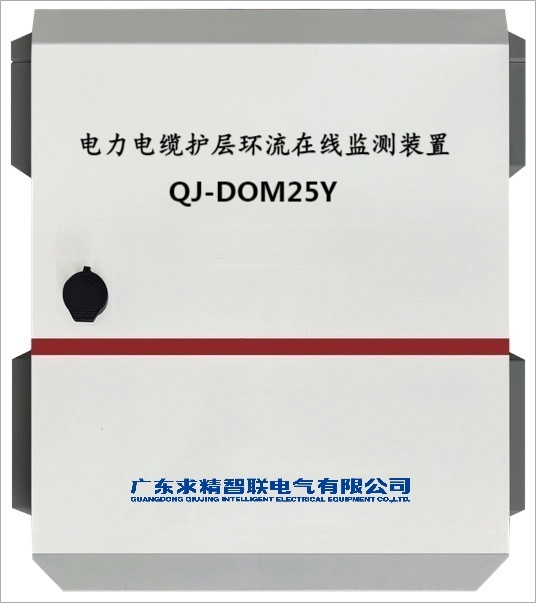

接地监测一体装置QJ-DOM25Y

·可代替现有电缆接地箱和交叉互联箱

·防护等级：IP56

·材 质：304不锈钢

·监测设备尺寸：600 × 600× 1200 mm

·监测设备重量：32 kg

  技术特点

·采用霍尔原理检测电流信号

·采用高速同步采样技术

·安装简单，传感器只需安装在电缆接地线或交叉互联线上，不对原有电缆结构做大改动

·可以实现对交叉互联电缆绝缘故障的分段定位

·可区分电缆主绝缘故障和外护套故障

·系统结构灵活，可单独检测交叉互联故障

·通过QJE电缆绝缘监测平台实现数据分析及诊断

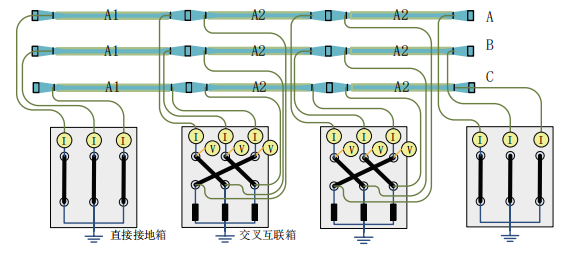

  交叉互联传感器分布示意图

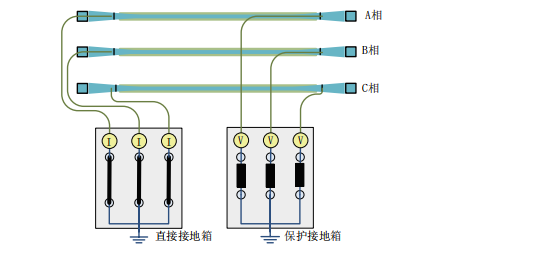

  直接接地环流传感器示意图
