系统介绍

电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电，同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。采用高频脉冲法是 目前最为有效的电缆局放检测手段。

  系统功能

·能检测放电量，放电相位，放电次数等基本局部放电参数，并可按照客户要求，提供有关参数的统计量。 ·能显示工频周期放电图、二维（q-φ,N-φ,N-q）及三维（N-q-φ）放电谱图。 ·利用ESS监测系统构建的数据库，可记录测量相序、放电量、放电相位、测量时间等相关参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份以及打印报表等。

  系统特点

抗干扰能力强，系统采用宽频带检测技术，应用双传感器定向耦合脉冲信号并利用宽频差动电流脉冲极性 鉴别法进行在线的干扰抑制，以剔除最难消除的随机脉冲型干扰（发明专利）；再加上设置阀值电压、数字滤 波、小波分析等其他综合抗干扰措施，使测量结果准确可靠。

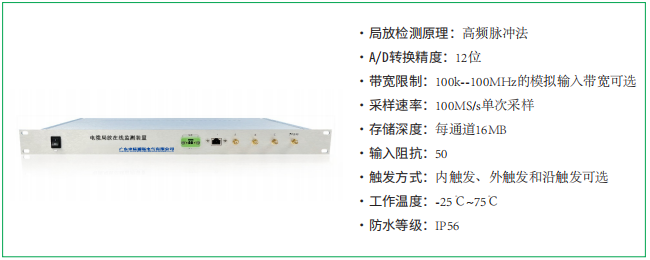

  技术参数

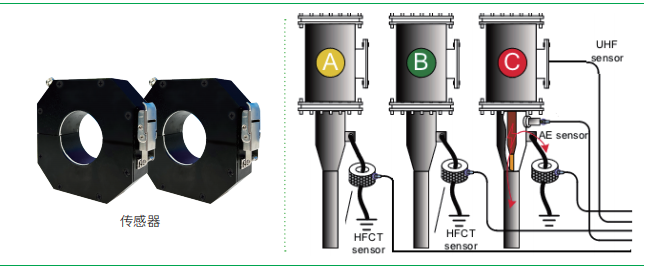

  传感器安装示意
