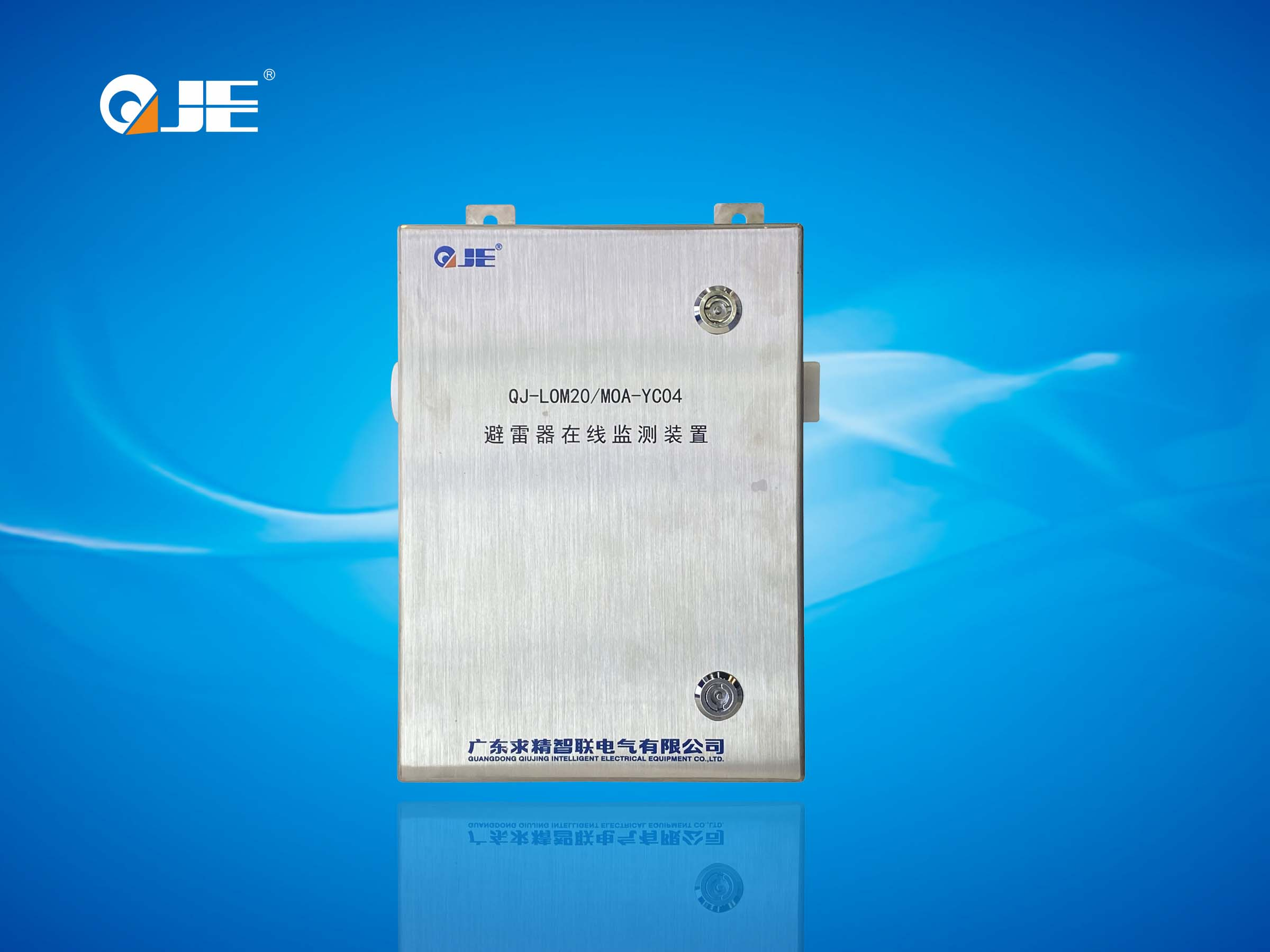

本系统通过穿心式零磁通电流传感器 监测避雷器的绝缘泄漏电流，就地数据采集单元将传感器变送的 泄漏电流信号进行数据采集并转换为光信号，通过光纤传送到综 合信号处理单元进行计算、分析和缺陷预警，处理结果经以太网 络通信接口传送至上级变电设备综合状态在线监测与评估平台进 行数据分析、显示、报警管理、诊断和存储，局域网中远程客户 可以通过相关软件对该在线监测单元的运行状态和监测结果进行查看和监控。

  功能特点

·可测量氧化锌避雷器的全电流、阻性电流、动作次数、动作时间等技术参数。

·就地完成 A/D 转换和数据处理。

·定时自动巡测，巡测时间可以任意设定。

·具有网络通讯接口：通讯方式可采用现场通讯或远程通讯，数字信号传输，抗干扰能力强。

·电流采集传感器为零磁通传感器，响应速度快，灵敏度高，监测范围宽，角差小。

·使用高精度的光纤同步信号，全站数据同步采集，计算精度高。

·标准 61850 传输协议，可以与其它系统相结合，实现各监测系统间数据的共享、互联。

·采用双重屏蔽和静电场自适应技术，满足电磁兼容要求，抗干扰能力强，确保在高电场、强磁场环境下的稳定可靠运行。

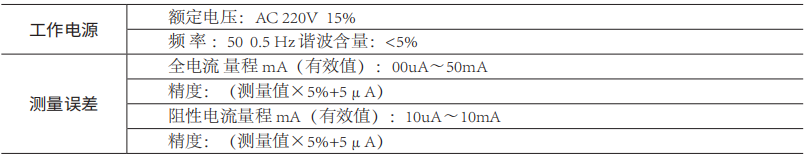

  技术参数

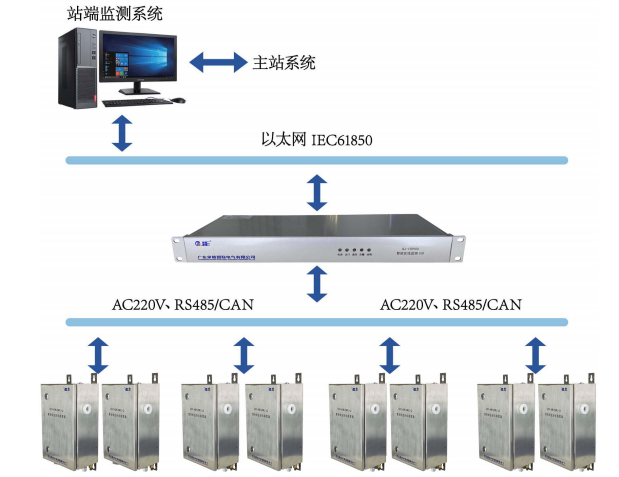

  系统结构
