高压套管两端存在交流电压时，绝缘体内部的介质会产生极化，固定电荷将重新分布， 或者正负电荷中心产生偏移。由于交流电的极性在不断的改变，这种电荷的重新分 布也在不停的进行，称为充放电过程。充放电过程是有电流流动的，我们把这种电 流称为容性电流。理想状态下，容性电流流动只产生能量的转移，而没有能量的损耗， 所以在这个过程中没有热量的产生。但实际的情况是，在电场的作用下绝缘体会将 一部分电能不可逆转地变成热量而被损耗掉，这种损耗称为介质损耗。如果介质损 耗很大，由电能转变的热能就越多，会使介质温度升高，逐渐发热老化 ( 发脆、分解等 )。 如果温度不断上升，甚至可能将介质熔化、烧焦，丧失绝缘性能，导致热击穿。电 介质损耗的大小是衡量绝缘性能的一项重要指标。变压器套管绝缘在线监测装置用 于对主变三相套管的介损连续测量。监测单元是将传感器和数据处理为一体化结构， 采用一匝穿芯式传感技术，对外输出的是数字信号。

        通过分析监测数据可及时发现变压器潜在的故障并为状态检修提供重要的数据依据， 为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运维 检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延 长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

  系统组成

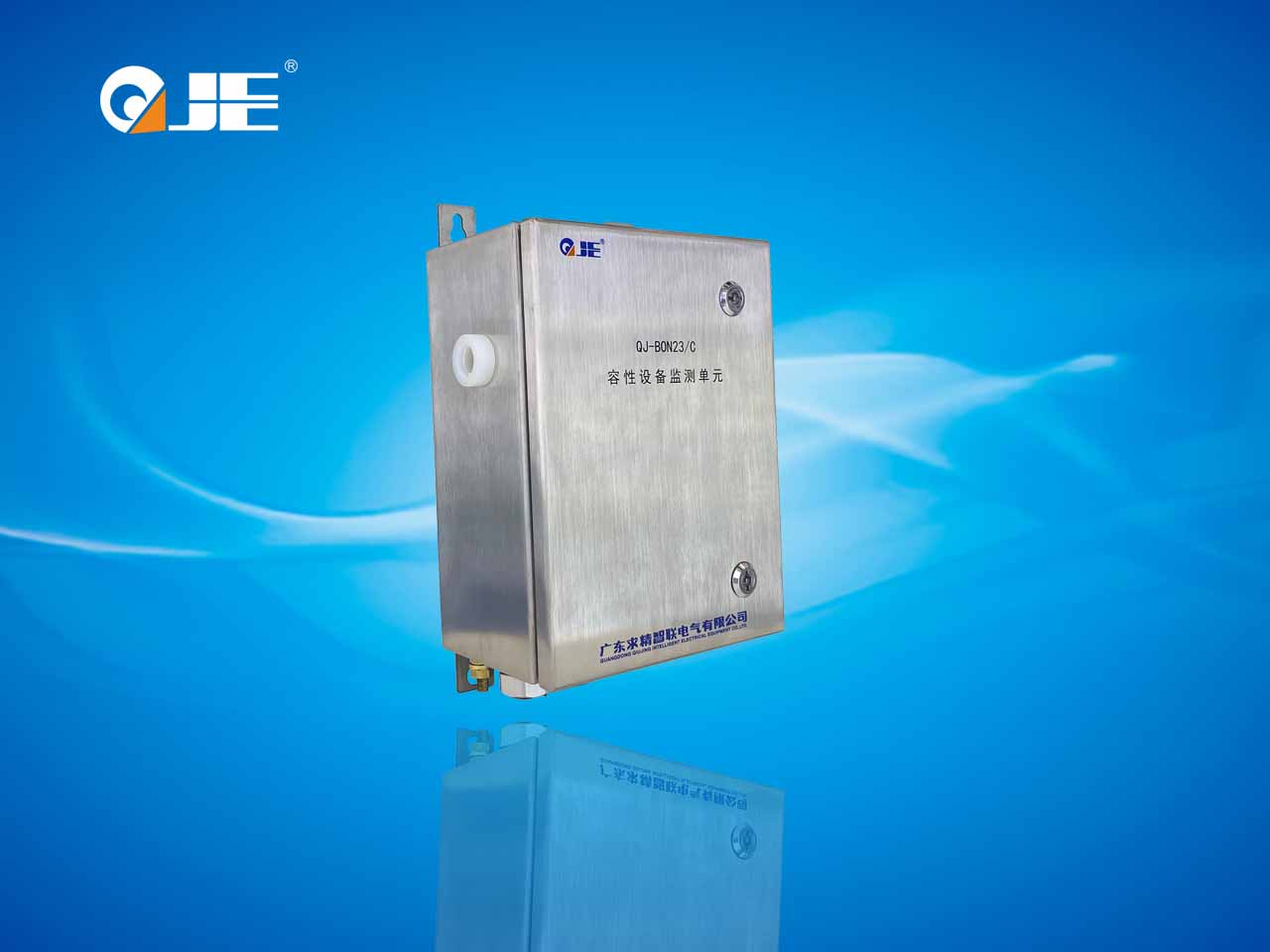

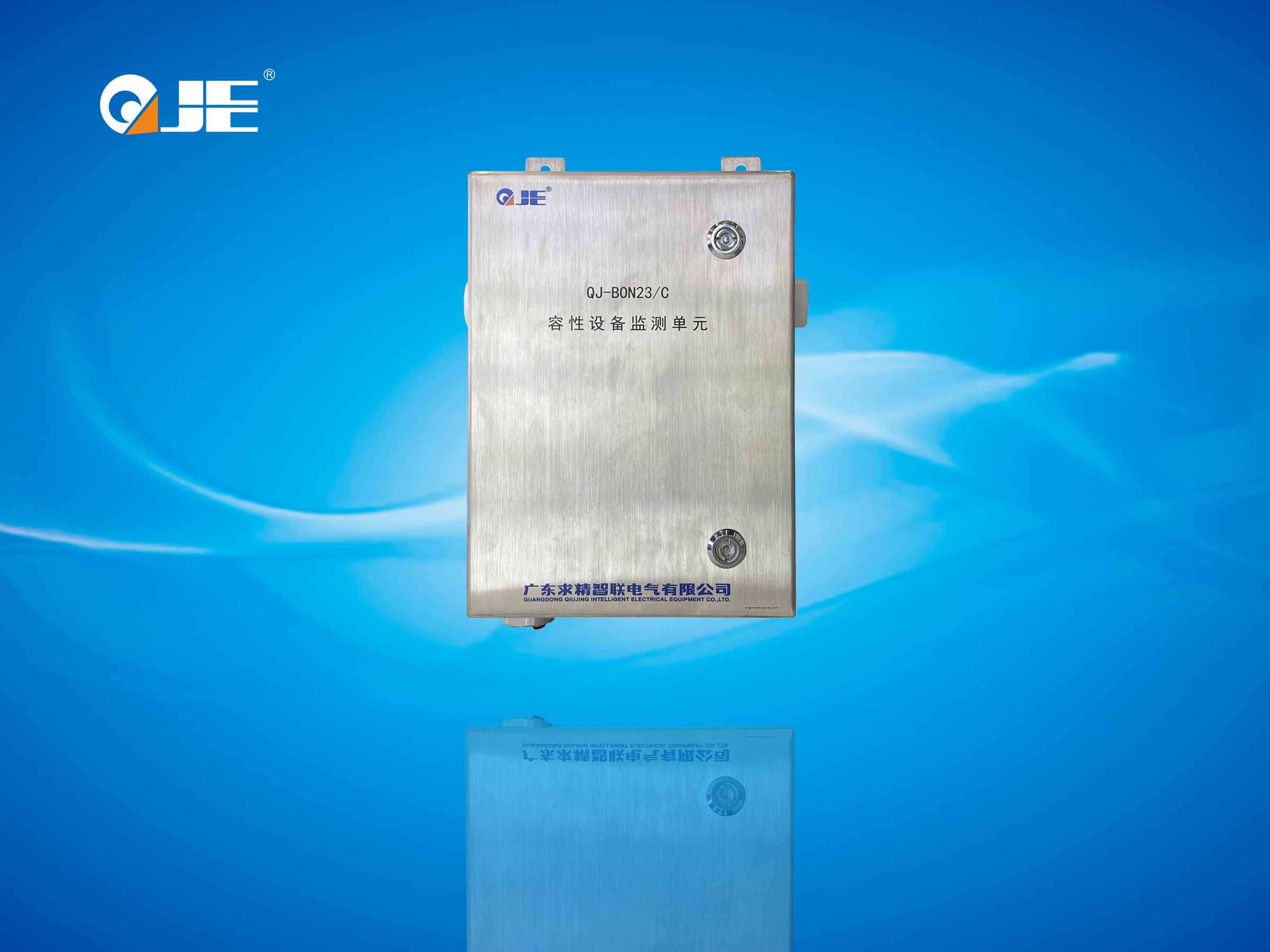

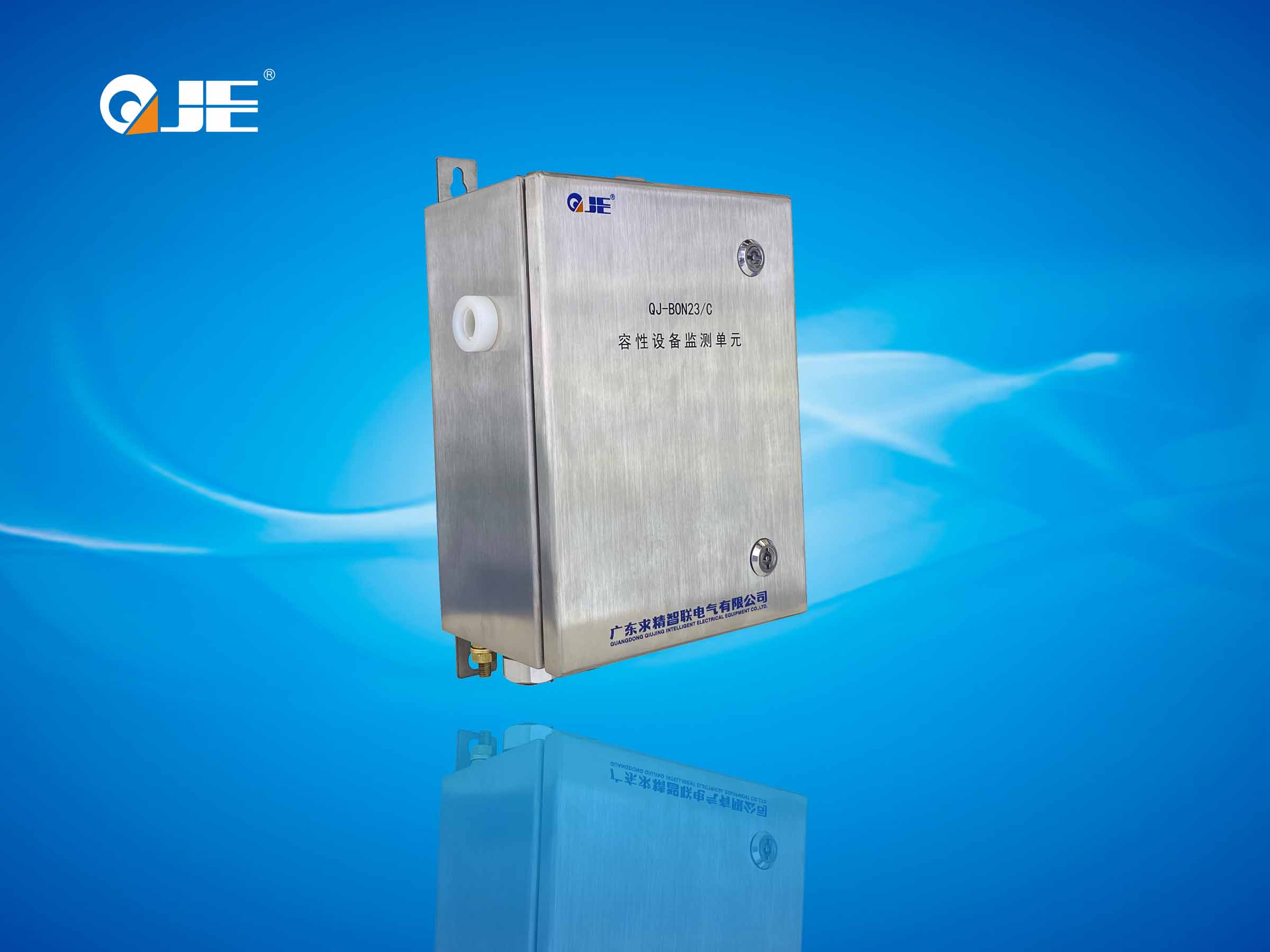

       容性设备监测单元

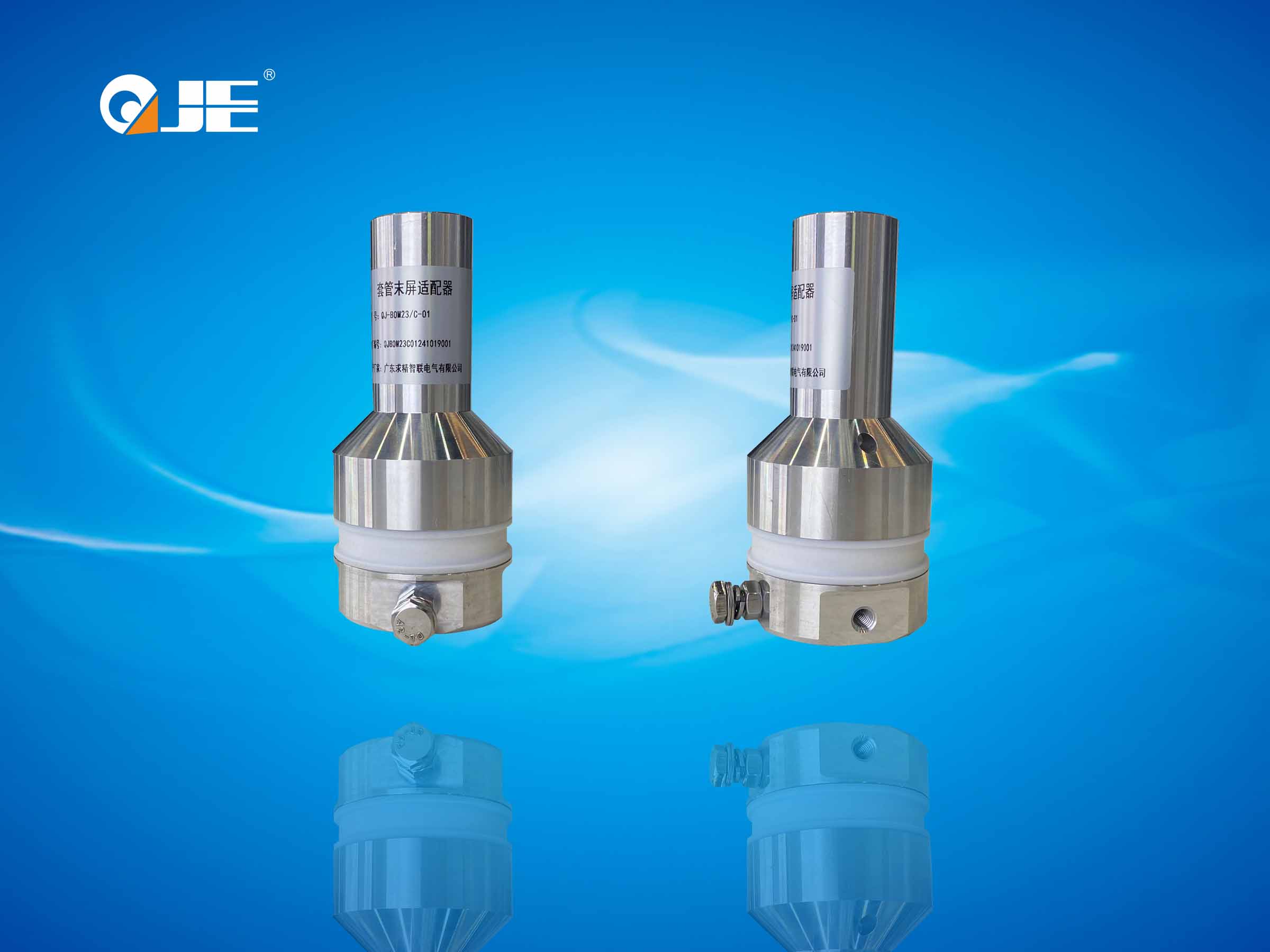

                根据变压器套管的末屏结构，提出相配合的连接方式，制作出相配合的连接件。 采集单元内部加入相应的限压保护电路及雷电冲击保护电路，具有良好的屏蔽 保护作用，避免引入外界干扰信号。

      母线电压采集单元

                连接中控室内相应的PT二次电压接线端子，通过电缆将其引致监测装置内部端子。

      智能在线监测IED

                    智能在线监测IED安装在变电站电气设备的运行现场，每三台变压器(单相变压 器)安装一套该单元可就地监测变压器套管的绝缘特征参量，通过计算处理把测 量结果就地显示并以数字方式通过通讯总线，传送到变电站的后台服务器。该单 元需在已有的电流信号采集通道及PT电压信号采集通道基础上，附加1路温度采 集通道，对监测数据进行实时修正，从而综合分析采集信息，精确反映套管绝 缘状况。该单元具有长期工作的稳定性，且能有效抑制谐波于扰的影响。可选 择 RS485/RS232/USB/光口等接口，有多种通讯规约可选，如Modbus RTU、 IEC61850等。最终可在后台服务器上实现所有现场变压器套管绝缘状况的综合 分析、集中监控。

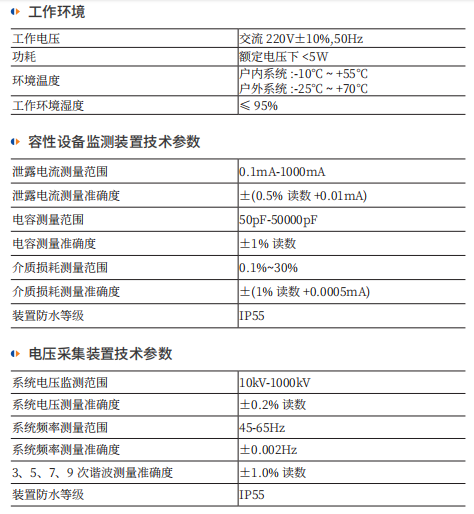

    技术指标

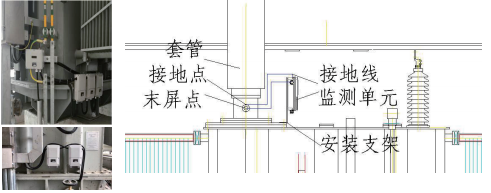

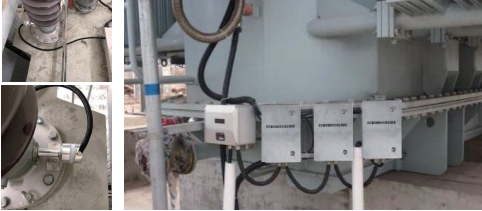

    安装说明

        监测单元的安装根据主变的外形来确定安装位置、设计安装支架。 装置直接安装在主变本体上，可以安装在主变的顶部，将固定支架安装在理套管较近 的位置，这样可以使得末屏接地线长度较短，设备通讯线接入主变端子箱中，预留通 讯端口。 也可以安装在主变的底部，这样可以方便设备的安装调试和维护，就是末屏接地线会 较长。 用户可以根据实际情况合理选择安装位置。
